Posicionador de soldadura Joda Horizontal

Torno

Joda Horizontal

CARACTERÍSTICAS
FICHA TÉCNICA
TIENDA
CARACTERÍSTICAS

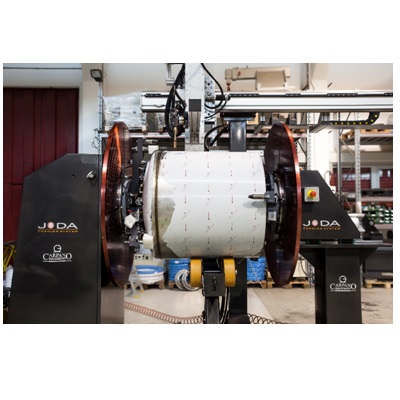

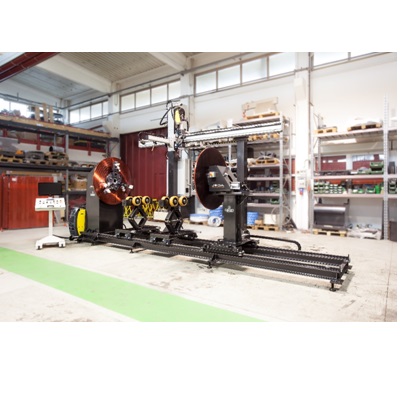

Posicionador Joda Horizontal



Los módulos de posicionadores de soldadura JODA HORIZONTAL se pueden combinar para poder suministrar 3 tamaños diferentes:


JDH04, JDH10 y JDH20 cada uno compuesto por:
• Cabezal JDTM
• Contrapunto manual JDTF o contrapunto neumático JDHC o JDHCP
• Base JDR, con rodamientos lineales guías, tapas y tornillos niveladores, disponibles en tramos de 2 m (JDR 2000 / C) o de 3 m (JDR 3000 / C)


• Plataformas elevadoras regulables JDSE, JDEL e IPTRE para diferentes diámetros.

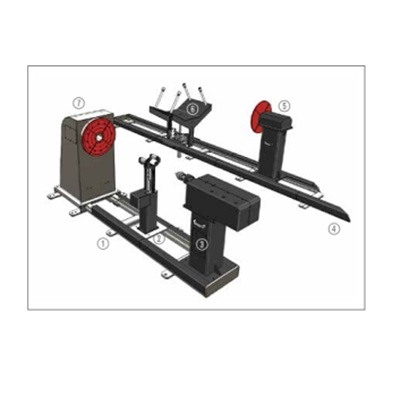

1. JDR 2000 / C
2. JD SE
3. JDHC y JDHCP
4. JDR 3000 / C
5. JD TF
6. JD EL
7. JDTM - Joda Horizontal



CARACTERÍSTICAS ESTÁNDAR


• Alimentación 230V monofásica o 400V trifásica.
• Ciclo de trabajo CNC [* 5].
• Tierra de soldadura: 400 A [* 6].
• Armario de escritorio de control remoto.



[*] CARACTERÍSTICAS OPCIONALES


1. Par diferente
2. Rango de velocidad o accionamiento diferente
3. Contrapunto neumático
4. Diámetro diferente
5. Ciclo de trabajo diferente (inicio retardado, superposición de 360 ​​° + x °, carrera de retroceso -0 °)
6. Hasta 1000 A 100%
7. Diferentes arreglos de gabinetes de control que integran video y sistemas de seguimiento de juntas e instalación de equipos adicionales de Carpano como AVC, mandriles, alimentador de alambre, etc.

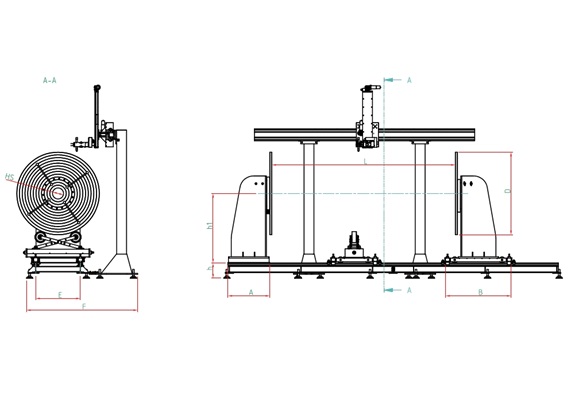

W = Capacidad de peso kg
W x R = Par de rotación [* 1]
W x K = Par de inclinación kgm
E1 / Be = Rango de velocidad min / max rpm / Motor sin escobillas + codificador [* 2]
L min / max = Distancia entre mesas mm
D = Diámetro de la mesa mm [* 3]
HS = Diámetro del husillo hueco [* 4]
A, B, E, F, h, h1 = Dimensiones mm
